Блочная станция очистки воды в селе Шевырино Тюменской области

Обьект: блочная станция очистки воды ЛСВ 100-20, с.Шевырино, Тюменская область, Абатский район

Задача объекта: очистка хозяйственно-питьевой воды из скважины, подача в водопроводную разводящую сеть

Требования к очищенной воде: соответствие требованиям СанПиН 1.2.3685-21 по Fe, Mn, мутности, бакбезопасности, общему солесодержанию

Качество исходной воды: железо – до  3,5 мг/дм3, жесткость – до 5°Ж,  перманганатная окисляемость – до 7,0 мгО/дм3, солесодержание – до 1700 мг/дм3

Характеристики установки:

  1. Производительность: 65,0 м3/сутки
  2. Пиковый расход: 5,0 м3
  3. Тип исполнения станции: исполнение I, блочно-комплектная установка
  4. Режим работы станции: автоматический, с периодическим обслуживанием.
  5. Электропитание: 380 В, 50 Гц, 16 кВт
  6. Габаритные размеры: 11000 х 3000 х 3200 мм

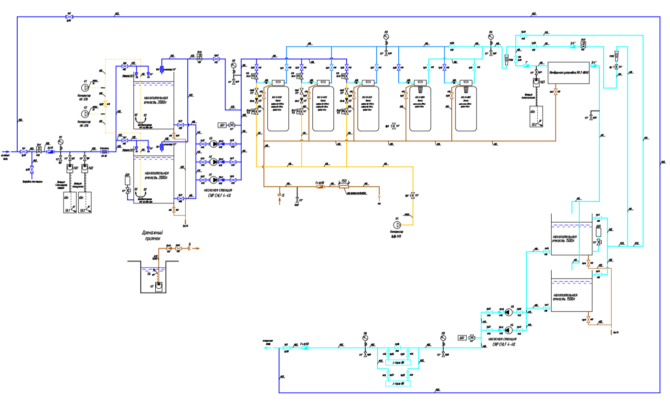

Принципиальная схема системы очистки воды:

Блочная станция очистки воды в селе Шевырино Тюменской областиВ очищаемую воду пропорционально расходу химнасосами-дозаторами дозируются растворы гипохлорита натрия и коагулянта. Для обеспечения времени контакта реагентов с водой предусмотрены резервуары исходной воды. Из резервуаров исходной воды насосной станцией I-го подъема  вода подается на блок фильтров осветления I ступени. На этой ступени происходит задержание хлопьев образовавшихся в результате контакта с реагентами загрязнений, осветление воды. Следующая ступень – блок сорбционных фильтров, предназначенный для более эффективной очистки воды, в том числе по органолептическим показателям.

Далее часть расхода  воды для более глубокой очистки подается на мембранную обратноосмотическую установку.

Смешение расходов после установки обратного осмоса и фильтров сорбционной очистки осуществляется в резервуарах чистой воды РЧВ.

Из резервуаров чистой воды насосной станцией II-го подъема очищенная вода через установку ультрафиолетового обеззараживания и водомерный узел (узел учета очищенной воды) подается потребителю.

Установка автоматизирована и не требует постоянного присутствия обслуживающего персонала.

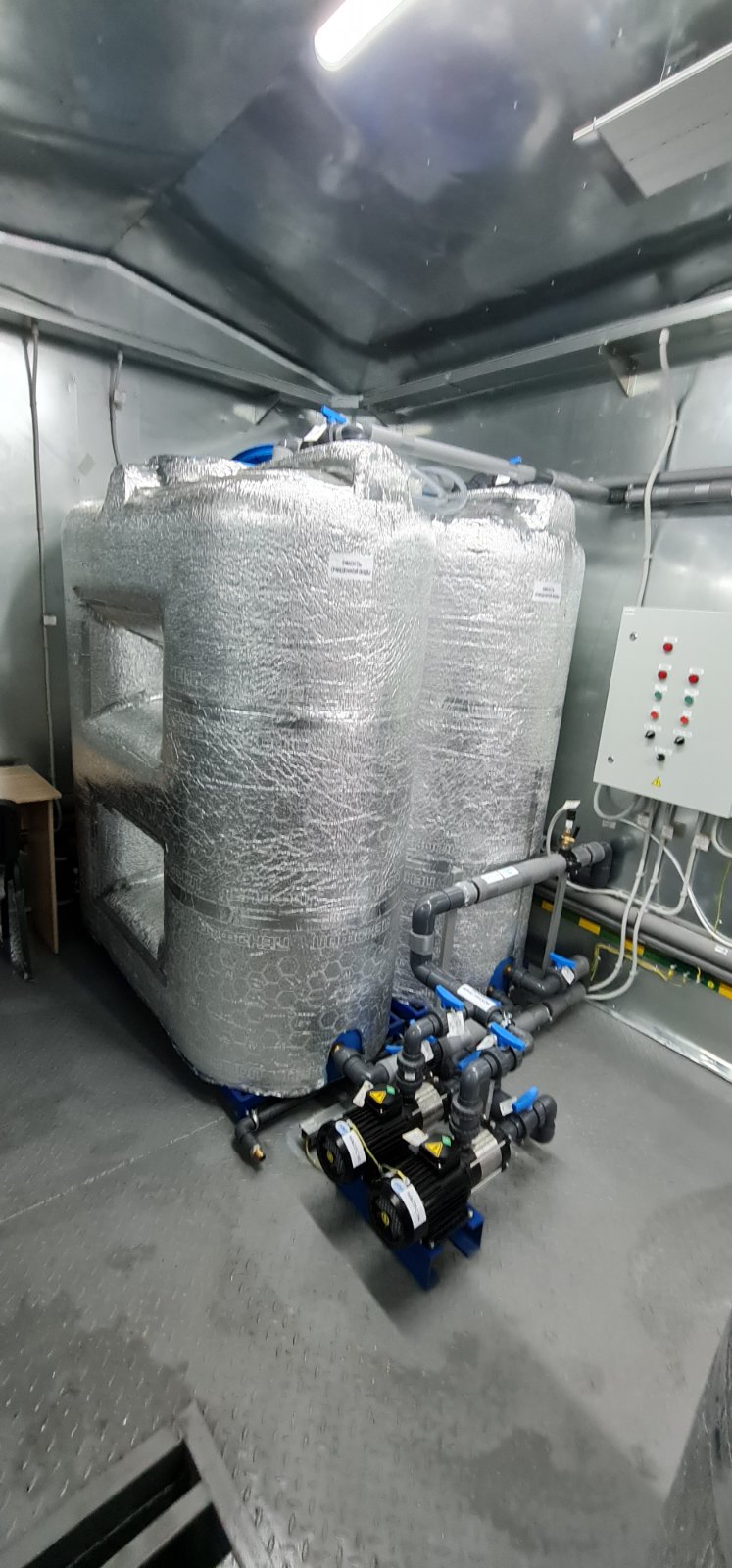

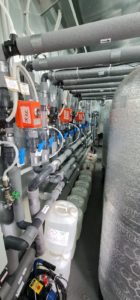

Фото объекта:
