Блочная станция очистки воды ЛСВ 1000-250 для коттеджного поселка

Обьект: блочная станция очистки воды ЛСВ 1000-250 для коттеджного поселка, Тюменский район, Тюменская область

Задача объекта: очистка хозяйственно-питьевой воды из скважины,

Требования к очищенной воде: соответствие требованиям СанПиН 2.1.4.1074-01 по Fe, Mn, мутности, бакбезопасности

Качество исходной воды: железо – до  3,0 мг/дм3, марганец – до  0,4  мг/дм3, перманганатная окисляемость – до 4,0 мгО/дм3

Характеристики установки:

  1. Производительность: до 625,0 м3/сутки
  2. Тип исполнения станции: исполнение I, блочно-комплектная установка
  3. Режим работы станции: автоматический, с периодическим обслуживанием.
  4. Электропитание: 380 В, 50 Гц, 105 кВт
  5. Габаритные размеры: 20000 х 9000 х 4300 мм

Принципиальная схема системы очистки воды:

Принципиальная схема водоснабжения выглядит следующим образом. Исходная вода от скважин насосами первого подъема через узел учета поступает на установку аэрации воды подается на станцию. Предварительно перед установкой в воду подаются посредством насосов-дозаторов растворы коагулянта и гипохлорита натрия для окисления различных соединений, содержащихся в воде, а также для обеспечения надлежащего санитарно-эпидемиологического состояния СОВ. Реагенты дозируются насосами пропорционального типа по сигналам от импульсного счетчика. Установка аэрации оборудована воздушными патрубками, каплеуловителями, форсунками. Подача воздуха в установку осуществляется от вентилятора. Забор воздуха – из окружающей среды.

При приготовлении раствора коагулянта используются электромешалки. Ввод коагулянта осуществляется в 2-х точках – перед установкой аэрации и при обработке промывных вод. Для приготовления и хранения используемых реагентов предусмотрено реагентное хозяйство внутри помещения ВОС.

Затем из установки аэрации насосами подачи воды на фильтрацию очищаемая вода подается на фильтры осветлительные. Все фильтры предусмотрены с автоматическими управляющими клапанами.

После фильтров осветлительных предусмотрены фильтры сорбционные. Данная ступень предназначена для улучшения органолептических качеств хозяйственно-питьевой воды. Затем вода подается в резервуары чистой воды РЧВ. Оттуда   вода через установки УФ обеззараживания подается потребителю.

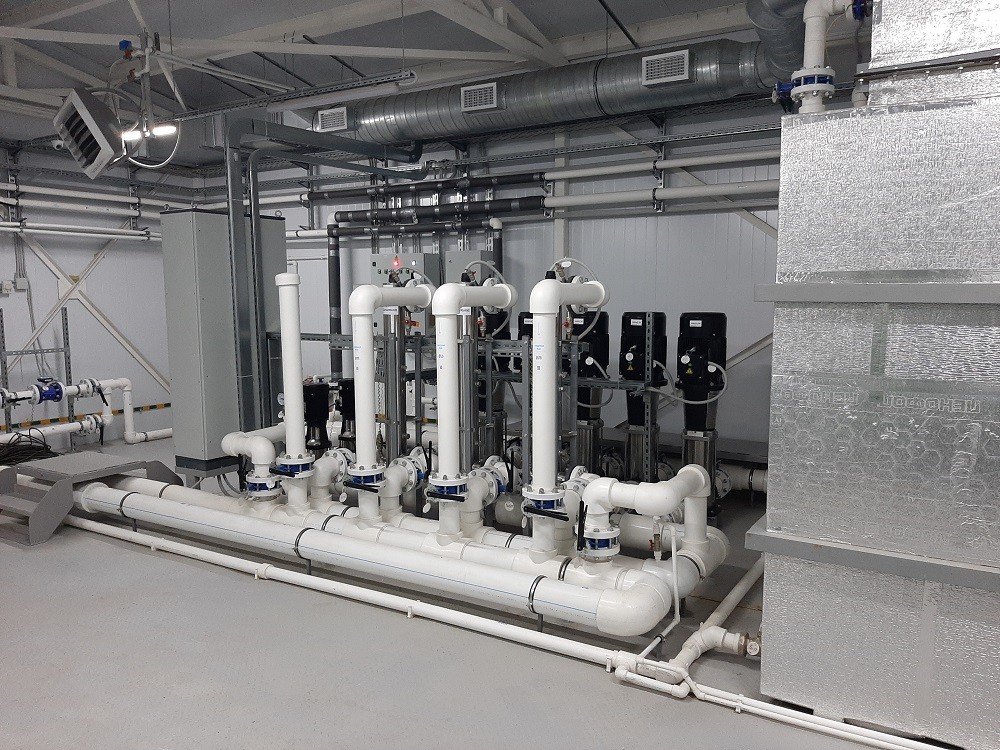

Фото объекта:
